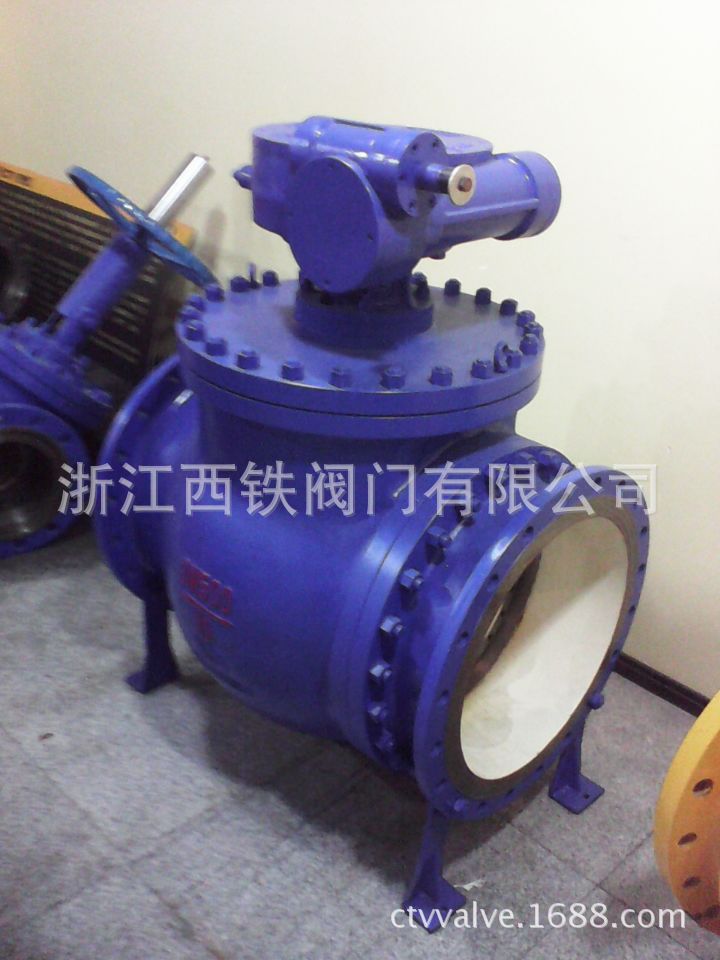

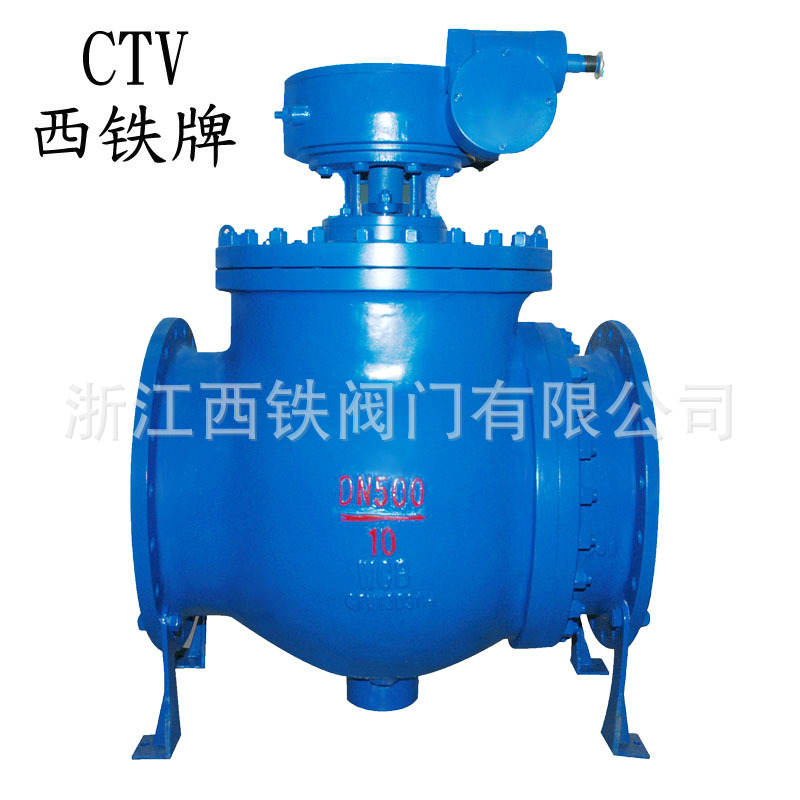

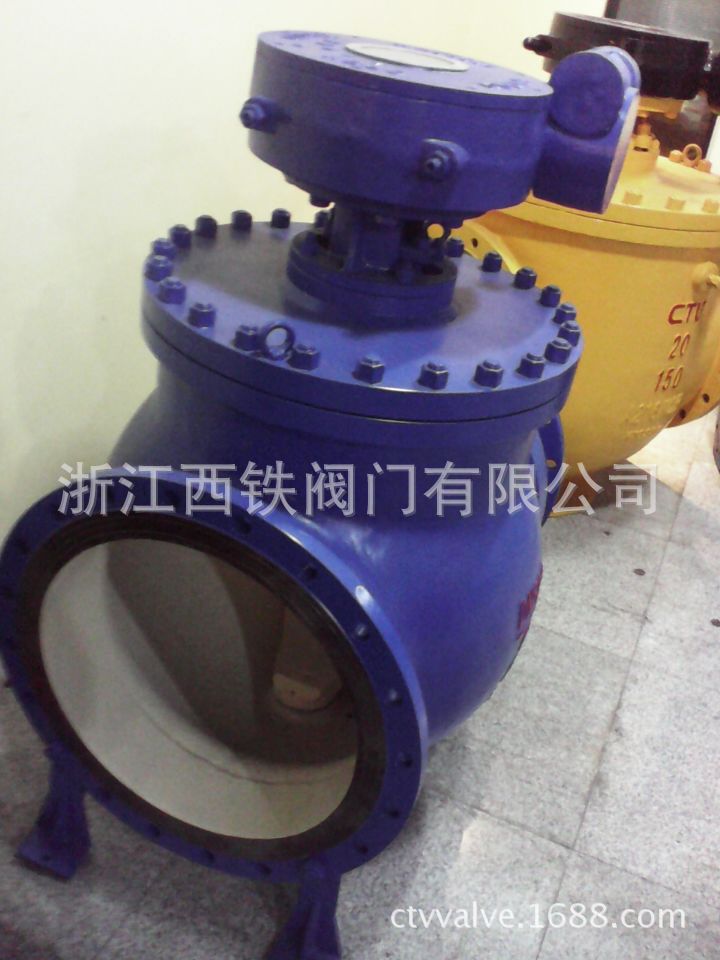

一、上裝式全通徑偏心半球閥DYQ340H產品簡介：
上裝式偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本產品特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。
二、上裝式全通徑偏心半球閥DYQ340H執行標準
1． 設計和制造：GB/T12237-1989；AP1608。
2． 檢驗和試驗：GB/T13927-1992；AP1598。
3． 焊接連接：JB/T79.1~2-1994;ASME/ANSIB16.10
三、偏心半球閥DYQ340H性能規范
使用范圍
殼體材料
|
閥座密封材料
|
適用溫度
|
適用介質
|
碳鋼C型
|
PTFE
|
≤150°
|
水蒸氣油品等
|
不銹鋼
|
≤425°
|
鉻鎳鈦鋼P型
|
PTFE
|
≤150°
|
硝酸類
|
不銹鋼
|
≤200°
|
鉻鎳鉬鈦鋼R型
|
PTFE
|
≤150°
|
醋酸類
|
不銹鋼
|
≤200°
|
鉻鉬釩鋼I型
|
硬質合金
|
≤550°
|
蒸汽、冶煉、能源等
|
四、偏心半球閥DYQ340H主要零件材料：
閥體閥蓋
|
GB
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
ZG15Cr1Mo1V
|
ASTM
|
WCB
|
CF8
|
CF8M
|
WC9
|
球體
|
GB
|
ZG2Cr13/表面特殊處理
|
ZG1Cr18NiTi/表面特殊處理
|
ZG0Cr18Ni12Mo2Ti/表面特殊處理
|
ZG15Cr1Mo1V/表面特殊處理
|
ASTM
|
CA15+HF
|
CF8+HF
|
CF8M+HF
|
WC9+HF
|
閥桿
|
GB
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
25Cr2Mo2V
|
ASTM
|
420
|
304
|
316
|
F22a
|
閥座、密封面
|
GB
|
PTFE
|
2Cr13
|
PTFE
|
1Cr18Ni9Ti
|
PTFE
|
0Cr18Ni12Mo2Ti
|
D517
|
ASTM
|
PTFE
|
420
|
PTFE
|
304
|
PTFE
|
304
|
HF
|
填料
|
GB
|
PTFE
|
柔性石墨
|
PTFE
|
柔性石墨
|
PTFE
|
柔性石墨
|
柔性石墨
|
ASTM
|
PTFE
|
柔性石墨
|
PTFE
|
柔性石墨
|
PTFE
|
柔性石墨
|
柔性石墨
|
螺栓
|
GB
|
35
|
0Cr18Ni9
|
0Cr18Ni9
|
15Cr1Mo1v
|
ASTM
|
A193B7
|
A320-B8
|
A320-B8
|
A193B16
|
螺母
|
GB
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
20CrMo
|
ASTM
|
A194 2H
|
A194-8
|
A194-8
|
A194-4
|
五、偏心半球閥DYQ340H主要連接尺寸：
注：次產品為本公司研制最新產品，不便公開展示尺寸請聯系我們的銷售工程師：0577 67985558 嚴總，由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取最新數據。
