止回閥安裝在管路系統，其主要作用是防止介質倒流，止回閥是一種依靠介質壓力開啟和關閉的自動閥門。
以往國內普遍采用的是H44型法蘭連接旋啟式止回閥和H41型法蘭連接升降式止回閥，這種傳統的止回閥體積笨大，流體阻力大，閥門關閉時水錘壓力高，安裝、維修難，使用壽命短。

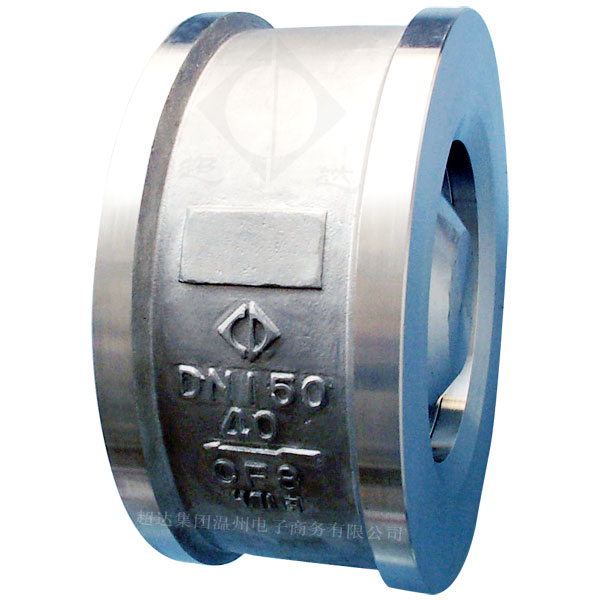

我公司針對傳統結構止回閥存在的問題，以美國API標準和德國DIN標準為依據，結合我公司多年來在閥門試驗研究、開發設計、加工制造等方面的豐富經驗，研制開發了H76型對夾雙瓣旋啟式止回閥和H71型對夾式升降式止回閥系列產品，經石化、冶金、電力、輕工、食品等行業的企業和設備配套廠家的多年使用，效果良好，深受用戶好評。
產品經省級科學技術成果鑒定，技術上有創新，達到國內領先水平。并獲第四屆中國新技術新產品博覽會銀獎，并被推薦為浙江省高質量科技產品。
我公司負責起草的國家機械行業標準JB/T 8937-1999《對夾式止回閥》已在全國發布實施，為新技術的推廣與應用、為行業的技術進步做出了積極的貢獻。
■結構特點
1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；
2、體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；
3、閥瓣關閉快速，水錘壓力�。�
4、水平管道或垂直管道均可使用，安裝方便；
5、流道通暢、流體阻力�。�
6、動作靈敏、密封性能好；
7、閥瓣行程短、關閥沖擊力��；
8、整體結構、簡單緊湊、造型美觀；
9、使用壽命長、可靠性高。
■用 途
對夾旋啟式止回閥適用于公稱壓力PN1.0MPa～42.0MPa、Class150～2500；公稱通徑DN15～1200mm、NPS1/2～48；工作溫度-196～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
■標準規范
設計與制造
|
結構長度
|
配管法蘭
|
壓力-溫度等級
|
試驗與檢驗
|
API594、
API 6D、
JB/T8937
|
API594、
API6D、
JB/T8937
|
JB/T74～90、
GB/T9112～9124、
GB/T 13402、
HG 20592～20635、
SH 3406
ANSI B16.5、
API 605、
ASME B16.47、
DIN 2543～2548、
|
JB/T74、
GB/T9124、
HG20604～20625、
ANSI B16.34、
DIN 2401、
SH 3406
|
API598
|
聲明：由于產品一直在更新，本文中所有文字、數據、圖片均只適用于參考，請聯系超達集團客服，或者訪問超達閥門網站查看信息。
