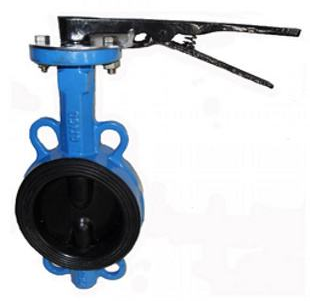

D71J、D371J襯膠蝶閥主要結構由閥體，閥瓣，閥座，閥桿及傳動操作機構等部件組成，閥座采用可脫卸構造，并可根據不同介質的物理化學特性，選用相應的耐高溫，耐低溫，耐腐蝕，耐光，耐老化材質。傳統蝶閥多需要銷釘或螺釘來固定閥板和閥桿，而脫硫蝶閥的閥板通常采用特殊不銹鋼或鎳基耐蝕合金制成，為了避免普通材質的銷釘或螺釘帶來的點腐蝕和縫隙腐蝕，所以不能采用傳統的銷釘或螺釘，連接閥板和閥桿的方式，因而脫硫蝶閥多采用無銷結構設計。閥門球墨鑄鐵殼體內外表面可采用高溫靜電噴涂環氧樹脂粉末涂層，涂層具有較高的耐腐蝕性能，與球墨鑄鐵基體具有極高的結合強度，涂層度為0.2—0.5mm.脫硫脫硝蝶閥專為電廠脫硫脫硝工程而設計，充分考慮了脫硫漿液對閥門的腐蝕和磨損，保證閥板襯里是唯一能夠接觸到漿液的部件，而其他部件不被石灰石(或石灰膏)漿液腐蝕。因此，閥體和閥桿就不需要采用昂貴的合金(2205)材料，從而大大節約了成本。脫硫蝶閥獨特的閥座設計完全把閥體與流體介質隔開，與其他同類閥門比較，它有更佳的閥座牢固方式、就地更換閥座快捷、閥門保持零泄漏、且摩擦小。蝶閥閥板采用高性能合金(2205)材料，有效抵御漿液的腐蝕和磨損。脫硫?qū)Ｓ玫y可廣泛用于水電、污水、建筑、空調、石油、化工、食品、醫藥、輕紡、造紙、給排水等流體管線上作為調節和截流使用，并可籍由材質的更改，以適用于水、氣、油等不同介質，適用溫度-20～80℃。通過更換閥板密封圈、O型圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。閥門自動控制裝備有高品質電動執行機構或雙作用氣動執行器，可以實現自動與手動雙重啟閉功能。
產品特點：
1. 蝶閥的操作機構選用靈活;
2. 蝶閥外觀精美耐腐蝕性好;
3. 設計合理，結構緊湊，安裝拆卸簡單，便于維修;
4. 閥板密封面流態特性呈線性狀態，具有較小的流阻系數，閥門流阻小;
5. 閥門兩端口橡膠密封面突出球墨鑄鐵法蘭面，閥門在管道安裝時無需額外的橡膠密封墊片;
6. 采用中線型結構無偏心設計，具有顯著的操作扭矩低的特征，配置電動裝置時的經濟性顯著;
7. 采用襯膠結構，蝶板圓周形密封面精密加工至較高的光潔度，對橡膠閥座的摩擦系數極低，閥門使用壽命較長;
8. 獨特設計的模壓橡膠閥座具有極佳的均衡性和支撐性，有效避免受力不均造成的對橡膠的破壞，閥門處全關位置時，橡膠處于最佳的壓縮狀態以保持零泄漏。
產品零部件材料:
閥體：灰鑄鐵、球墨鑄鐵、碳鋼
蝶板：碳鋼包覆橡膠、 碳鋼包覆氟塑料、不銹鋼 雙相不銹鋼板 1.4529、2507、C276
閥座：天然橡膠(NBR)、三元乙丙橡膠(EPDM)
閥桿：不銹鋼、 2Cr13、304
