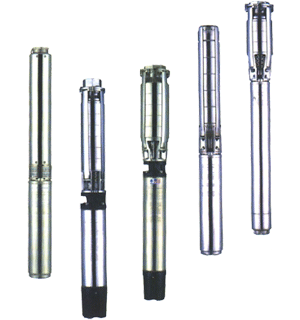

QJP型不銹鋼深井泵
QJP型不銹鋼深井泵產品簡介：
QJP型不銹鋼深井泵，電機與水泵直聯潛入水中工作的提水機具,它適用于從深井提取地下水,也可用于河流、水庫、水渠等提水工程:主要用于農田灌溉及高原山區的人畜用水,亦可供城市、工廠、鐵路、礦山、工地供排水使用。QJ不銹鋼深井泵,深井泵,不銹鋼深井泵
QJP型不銹鋼深井泵產品特點：
①．獨立的浮動葉輪結構，有效降低對電機的軸向力，勝任多級高揚程使用。
②．泵體外徑小，流量大、養成高、適合小口徑深井，可顯著降低鉆井成泵。更適用于工業，工程建設用水。
③ 泵頭內置可靠性高的注射式止逆閥，有效防止停機時的“水錘”沖擊。
④不銹鋼外殼，合金橡膠軸承，抗沙耐磨性強。
⑤多重保護的靜音技術，靜音運行。
注：潛水電泵使用的條件是否合適，管理得當與使用壽命有直接的關系。
QJP型不銹鋼深井泵型號意義：
如：100QJ2-50/10
100代表：機座號
QJ代 表：深井泵
2代 表：流量（m3/h）
50代 表：揚程
10代 表：葉輪級數
QJP型不銹鋼深井泵材質解析：
①．不銹鋼、HT200鑄鐵、環保黃銅泵頭和泵座。
②．耐磨性能優越的POM葉輪，PC材料導殼。
③．不銹鋼泵身、軸套、中心軸。
④．不銹鋼聯軸器。
⑤．不銹鋼螺釘、紗網、線罩。
⑥．POM合成材料高性能止逆閥，有效防止水流對導殼和葉輪的沖擊，使用更持久。
QJP型不銹鋼深井泵潛水電機：
①．深井各系列電機，單相系列可內置電容。
②．絕緣等級F
③．不銹鋼、HT200鑄鐵、環保黃銅電機端蓋制件
QJP型不銹鋼深井泵使用條件：
1、額定頻率為50赫芝，額定電壓為380+5%伏的三相交流電源。
2、水泵進水口必須在動水位1米以下，但潛水深度不得超過靜水位以下70米，電機下端距井底水深最少在1米以上。
3、水溫一般不得高于20OC。
4、水質要求：（1）水中含砂量不大于0.01%（重量比）；
（2）PH值在6.5~8.5范圍；
（3）氯離子含量不大于400毫克/升
5、要求井正直、進壁光滑，不得有蟛管錯開。
QJP型不銹鋼深井泵產用用途：
1、QJP型不銹鋼深井泵機組由：水泵、潛水電機（包括電纜）、輸水管和控制開關四大部分組成。潛水泵為單吸多級立式離心泵：潛水電機為密閉充水濕式、立式三相籠異步電動機，電機與水泵通過爪式或單健筒式聯軸器直接；配備有不同規格的三芯電纜；起動設備為不同容量等級的空氣開關和自偶減壓起動器、輸水管為不同直徑的鋼管制成、采用法蘭聯接，高揚程式電泵采用閘閥控制。
2、QJP型不銹鋼深井泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上；導流殼采用螺紋或螺栓聯成一體。
3、高揚程潛水泵上部裝有止回閥，避免停機水垂造成機組破壞。
4、QJP型不銹鋼深井泵軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。
5、QJP型不銹鋼深井泵采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由于溫度引起的壓力變化；電機繞組采用聚乙稀絕緣，尼龍護套耐用消費品水電磁線，電纜聯接方式按QJ型電纜接頭工藝，把接頭絕緣脫去刮凈漆層，分別接好，焊接牢固，用生橡膠繞一層。再用防水粘膠帶纏2~3層，外面包上2~3層防水膠布或用水膠粘結包一層橡膠帶（自行車?yán)飵В┮苑罎B水。
6、電機密閉，采用精密止口螺栓，電纜出口加膠墊進行密封。
7、電機上端有一個注水孔，有一個放氣孔，下部有一個放水孔。
8、電機下部裝有上下止推軸承，止推軸承上有溝槽用于冷卻，和它對磨的是不銹鋼推力盤，隨水泵的上下軸向力。
QJP型不銹鋼深井泵選型性能表：
規格型號
|
流量
(m3/h)
|
揚程
(m)
|
功率
(kw)
|
電流
(A)
|
管徑
(寸″)
|
配套電纜規格
|
100QJ2-40/6
|
2
|
40
|
0.37
|
1.8
|
1.5
|
3×1.5+1×1
|
100QJ2-56/8
|
56
|
0.55
|
2.0
|
3×1.5+1×1
|
100QJ2-83/12
|
83
|
0.75
|
2.5
|
3×1.5+1×1
|
100QJ2-109/16
|
109
|
1.1
|
3.4
|
3×1.5+1×1
|
100QJ2-137/20
|
137
|
1.5
|
4.4
|
3×1.5+1×1
|
100QJ2-200/30
|
200
|
2.2
|
6.2
|
3×1.5+1×1
|
100QJ2-254/40
|
254
|
3.0
|
8.3
|
3×2.5+1×1.5
|
100QJ2-310/50
|
310
|
4.0
|
10.3
|
3×4+1×2.5
|
100QJ3-35/5
|
3
|
35
|
0.55
|
2.0
|
1.5
|
3×1.5+1×1
|
100QJ3-58/8
|
58
|
0.75
|
2.5
|
3×1.5+1×1
|
100QJ3-75/11
|
75
|
1.1
|
3.4
|
3×1.5+1×1
|
100QJ3-85/13
|
85
|
1.5
|
4.4
|
3×1.5+1×1
|
100QJ3-103/15
|
103
|
1.5
|
4.4
|
3×1.5+1×1
|
100QJ3-130/19
|
130
|
2.2
|
6.2
|
3×1.5+1×1
|
100QJ3-145/21
|
145
|
2.2
|
6.2
|
3×2.5+1×1.5
|
100QJ3-180/26
|
180
|
3.0
|
8.3
|
3×4+1×2.5
|
100QJ3-211/30
|
211
|
3.0
|
8.3
|
3×4+1×2.5
|
100QJ3-274/40
|
274
|
4.0
|
10.3
|
3×4+1×2.5
|
100QJ4-41/6
|
4
|
41
|
0.75
|
2.5
|
1.5
|
3×1.5+1×1
|
100QJ4-54/8
|
54
|
1.1
|
3.4
|
3×1.5+1×1
|
100QJ4-84/12
|
84
|
1.5
|
4.4
|
3×1.5+1×1
|
100QJ4-107/16
|
107
|
2.2
|
6.2
|
3×1.5+1×1
|
100QJ4-163/24
|
163
|
3
|
8.3
|
3×2.5+1×1.5
|
100QJ4-208/30
|
208
|
4.0
|
10.3
|
3×4+1×2.5
|
100QJ6-41/7
|
6
|
41
|
1.1
|
3.4
|
1.5
|
3×1.5+1×1
|
100QJ6-58/10
|
58
|
1.5
|
4.4
|
3×1.5+1×1
|
100QJ6-88/15
|
88
|
2.2
|
6.2
|
3×1.5+1×1
|
100QJ6-119/20
|
119
|
3
|
8.3
|
3×2.5+1×1.5
|
100QJ6-151/26
|
151
|
4
|
10.3
|
3×4+1×2.5
|
100QJ6-210/36
|
210
|
5.5
|
13.7
|
3×4+1×2.5
|
100QJ6-281/48
|
281
|
7.5
|
18.5
|
3×6+1×4
|
100QJ8-15/3
|
8
|
15
|
0.75
|
2.5
|
2
|
3×1.5+1×1
|
100QJ8-30/4
|
30
|
1.1
|
3.4
|
3×1.5+1×1
|
100QJ8-40/8
|
40
|
1.5
|
4.4
|
3×1.5+1×1
|
100QJ8-58/12
|
58
|
2.2
|
6.2
|
3×1.5+1×1
|
100QJ8-70/14
|
70
|
3.0
|
8.3
|
3×2.5+1×1.5
|
100QJ8-85/17
|
85
|
3.0
|
8.3
|
3×2.5+1×1.5
|
100QJ8-92/19
|
92
|
4.0
|
10.3
|
3×2.5+1×1.5
|
100QJ8-100/21
|
100
|
4.0
|
10.3
|
3×2.5+1×1.5
|
100QJ8-110/23
|
110
|
5.5
|
13.7
|
3×4+1×2.5
|
100QJ8-135/27
|
135
|
5.5
|
13.7
|
3×4+1×2.5
|
100QJ8-142/29
|
142
|
5.5
|
13.7
|
3×4+1×2.5
|
100QJ8-160/32
|
160
|
7.5
|
18.5
|
3×4+1×2.5
|
100QJ8-185/38
|
185
|
7.5
|
18.5
|
3×4+1×2.5
|
100QJ10-40/11
|
10
|
40
|
2.2
|
6.2
|
2
|
3×1.5+1×1
|
100QJ10-58/16
|
58
|
3.0
|
8.3
|
3×2.5+1×1.5
|
100QJ10-75/20
|
75
|
4.0
|
10.3
|
3×2.5+1×1.5
|
100QJ10-102/28
|
102
|
5.5
|
13.7
|
3×4+1×2.5
|
100QJ10-135/37
|
135
|
7.5
|
18.5
|
3×4+1×2.5
|
100QJ16-40/10
|
15
|
40
|
3.0
|
8.3
|
2
|
3×2.5+1×1.5
|
100QJ16-53/13
|
53
|
4.0
|
10.3
|
3×2.5+1×1.5
|
100QJ16-71/18
|
71
|
5.5
|
13.7
|
3×4+1×2.5
|
100QJ16-99/25
|
99
|
7.5
|
18.5
|
3×4+1×2.5
|
敬告：100QJ(4英寸)電機為充油式全封閉電機，無須加水！
|
