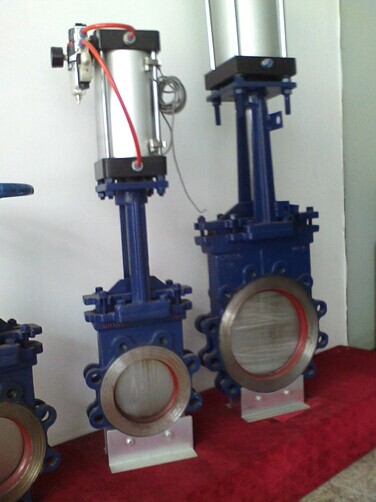

PZ673H氣動刀型閘閥產品說明:
PZ673H\F\Y氣動刀型閘閥（刀閘閥）：氣動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ673H-10C~16C）、不銹鋼（PZ673F-10P~16P PZ673Y-10P~16P），具有排渣功能的的閘閥。
PZ673HF\Y氣動刀型閘閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。用戶可根據實際需要進行選擇。公稱通徑 DN50~DN800，工作壓力 1.0~1.6MPa。產品廣泛用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門，特別適合于造紙行業在管道上作調節和節流使用。
PZ673H氣動刀型閘閥產品性能參數:
PZ673H、PZ673F、PZ673Y 型氣動刀型閘閥（刀閘閥）主要性能參數
|
型號
|
PN
|
工作壓力 / MPa
|
適用溫度 / ℃
|
適用介質
|
PZ673H-10C~16C
|
10~16
|
1.0~1.6
|
≤ 100
|
紙漿、污水、煤漿、灰渣水泥混合物
|
PZ673F-10P~16P
|
PZ673Y-10P~16P
|
PZ673H氣動刀閘閥產品零部件材料:
PZ673H、PZ673F、PZ673Y 型氣動刀型閘閥（刀閘閥）零部件材料
|
型號
|
材料
|
|
閥體
|
閥桿
|
密封面
|
填料
|
|
PZ673H-10C~16C
|
WCB
|
2Cr13
|
硬質合金、聚四氟乙烯
|
V型聚四氟乙烯、柔性石墨環
|
|
PZ673F-10P~16P
|
ZG1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
PZ673Y-10P~16P
|
CF8 (304)
|
0Cr18Ni9 (304)
|
PZ673H氣動刀型閘閥產品外形及結構尺寸 (PN10)
PZ673H、PZ673F、PZ673Y (PN10) 型刀型閘閥（刀閘閥）外形及結構尺寸 (mm)
|
DN
|
L
|
D
|
D1
|
D2
|
H
|
z×M
|
50
|
43
|
160
|
125
|
100
|
285
|
4×M16
|
65
|
46
|
180
|
145
|
120
|
298
|
4×M16
|
80
|
46
|
195
|
160
|
135
|
315
|
4×M16
|
100
|
52
|
215
|
180
|
155
|
365
|
8×M16
|
125
|
56
|
245
|
210
|
185
|
400
|
8×M16
|
150
|
56
|
280
|
240
|
210
|
475
|
8×M20
|
200
|
60
|
335
|
295
|
265
|
540
|
8×M20
|
250
|
68
|
390
|
350
|
320
|
630
|
12×M20
|
300
|
78
|
440
|
400
|
368
|
780
|
12×M20
|
350
|
78
|
500
|
460
|
428
|
885
|
16×M20
|
400
|
102
|
565
|
515
|
482
|
990
|
16×M22
|
450
|
114
|
615
|
565
|
532
|
1100
|
20×M22
|
500
|
127
|
670
|
620
|
585
|
1200
|
20×M22
|
600
|
154
|
780
|
725
|
685
|
1450
|
20×M27
|
800
|
190
|
1010
|
950
|
898
|
2000
|
24×M30
|
