一、組成特點及應用范圍

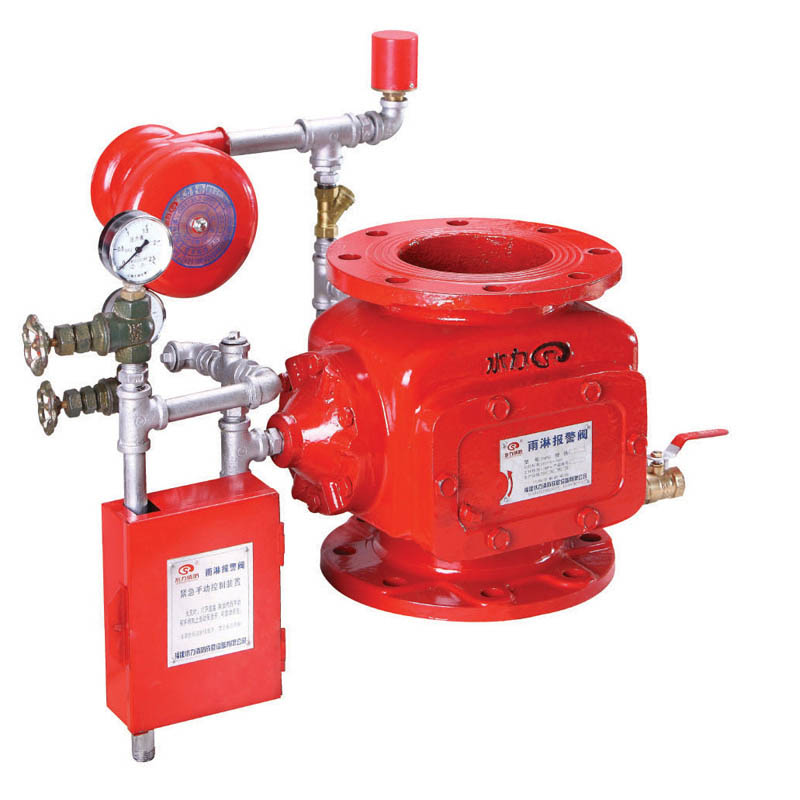

ZSFM隔膜式雨淋閥是由隔膜閥體、手動快開閥，電磁閥．壓力表．警鈴管試驗警鈴球閥，過濾器，壓力開關，水力警鈴，放水閥、防復位鎖止裝置等組成，與供水管網火災探測器，火災報警器及灑水噴頭分別組成下列系統。
雨淋系統配工開式噴頭．其特點是發現火警后，可以瞬間像下雨般噴出大量的水覆蓋或隔離整個保護區，它適用于火災危險性嚴重，貯存和加工易燃易攝物的建筑物和場地。
水幕系統配置水幕噴頭，其特點是能將噴出水形成一定密度的水簾幕，達到阻止火勢要延、防火分隔的作用，可在一些大型廠房，倉庫、商場、展廳等建筑中做防火分隔。
水霧系統配工水霧噴頭其特點是在一定水壓下將水流噴成霧狀，達到冷卻，窒息等滅火目的，可用來?yè)渚入姎庠O(shè)備及撲滅火災與水起化學反應的固體和閃點高于6能的可燃液體火災。
若安裝閉式灑水噴頭，則成為預作用系統，發生火災時，由火災探測器和火災報答器來打開隔膜雨淋閥．使系統轉為濕式系統。然后噴頭感溫動作噴水滅火，主要適用于害怕水害，易冰凍場所。
二、工作原理
隔膜雨淋閥采用信號蝶閥作為控制閥門，確保系統更安全可靠，它是利用隔膜運動實現閥瓣的啟閉，由隔膜將閥分為壓力腔和工作腔。由于上、下受水力作用面積的差異，實現密封。當發生火災時，火災探測器發出信號，通過火災報警器（或消防控制中心），實現自動打開隔膜雨淋閥上的電磁閥（也可手動打開快開閥），使壓力腔的水快速排出，泄壓后作用于閥瓣下部的水迅速推起閥瓣進入系統管路噴水滅火。同時水流向報苦管網，使水力苦鈴發出報等聲，開通壓力開關，給值班室發出信號或啟動消防泵供水。
隔膜雨淋閥裝有防復位裝置，該裝置已申請國家****。其結構及原理，閥蓋上裝接有防復位本體、鎖塊等，鎖芯連接在與閥體相連的閥瓣上，閥瓣隨著閥開啟上升，鎖芯也跟著上升，上升中推鎖頭，升至鎖頭上部而被鎖止住。防止了閥瓣回位。滅火后，關閉手動快開閥或電磁閥，將手輪旋轉90°到復位位置，則鎖芯脫離鎖塊使隔膜雨淋閥又能自動復位，雨淋閥隨即關閉，然后再將手輪逆時針旋轉90°到鎖止位置，使系統又回到伺應狀態。
|
產品型號
|
進出口通徑
|
額定工作壓力(MPa)
|
外形尺寸
|
連接參數
|
電磁閥
|
|
長
|
寬
|
高
|
連接螺孔中心距
|
螺孔
|
|
ZSFM100
|
100
|
1.2
|
690
|
510
|
860
|
180
|
8x￠18
|
DFC-15
Dc24
|
|
ZSFM150
|
150
|
1.2
|
740
|
590
|
910
|
240
|
8x￠23
|
DFC-15
Dc24
|
|
ZSFM200
|
200
|
1.2
|
1080
|
720
|
1160
|
295
|
12x￠23
|
DFC-15
Dc24
|
1. 系統安裝時，應按GB50261-96規定進行。將主供水信號蝶閥、雨淋閥、電磁閥等集中在保護區
附近的控制室內，室內溫度不宜低于4°C,以免冰凍影響系統功能，控制室不宜過遠，以免一旦
發生火等，因雨淋閥管網過長致使灑水延遲。
2. ZSFM隔膜雨淋閥應豎直安裝，一般距地面高度宜為1.2M,兩側距墻不少于0.5M,正面距墻1.2m在閥后1-2M內設信號蝶閥以便系統調試使用。信號蝶閥接線時，打開塑料罩殼在接線板紅線接24V電源，將黃線（或藍線一起）接至消防控制中心，作為輸出信號即可。接線完畢，可旋轉手輪檢查有無啟閉信號輸出。
3. 系統放水閥，手動快開閥，電磁閥，水力警鈴等排水處均應設置地漏使排出水分別流入下水道，排水管直徑不應小于雨淋閥配套通徑的2倍。
4. 水力等鈴應設在建筑物的主要通道或經常有人停留的場所附近，管徑為20mm,管總長不應大于
20m,距報警閥高度不應大于5m.
5. 自動噴水滅火系統的每臺雨淋閥安裝噴頭數應由水力計算來確定，應保證管道內水流速5-lOm/s。
6. 雨淋閥調試開通在安裝完畢后，可關閉閥后信號蝶閥，打開放水閥，然后開啟電磁閥或手動快開閥，使隔膜壓力腔泄壓，雨淋閥開啟。水從放水閥排出。
7. 系統投入正常運行后，必須按規定進行維護檢查，經常檢查信號蝶閥開啟情況，電磁閥應每月檢查并應作啟動試驗，動作失常時應及時更換。
|
